De två typerna av katodiska skyddssystem

Katodiskt skydd är ett specialsystem som är utformat för att hålla korrosionen borta. Det är en process som förhindrar att korrosion bildas på metallytor, även i mycket korrosiva miljöer. Det är den mest effektiva formen av korrosionsskydd för många branscher. Kolla in denna uppdelning av de två typerna av katodiska skyddssystem för att upptäcka skillnaderna och likheterna mellan dem.

Vad är ett katodiskt skyddssystem?

Katodiskt skydd hjälper till att stoppa korrosion genom att skapa en elektrokemisk cell. Denna krets fungerar ungefär som ett mycket stort batteri, där en viss metall (eller struktur) korroderar medan en annan metall inte gör det (katoden korroderar inte). Det faktum att katoden inte korroderar i dessa elektriska celler är anledningen till att det kallas katodiskt skydd. Målet är att skapa en struktur som du vill ska skydda katoden. Detta kan göras på ett par olika sätt; vart och ett av dem ser till att någon annan struktur som du inte bryr dig om korroderar i cellen.

Galvaniska katodiska skyddssystem

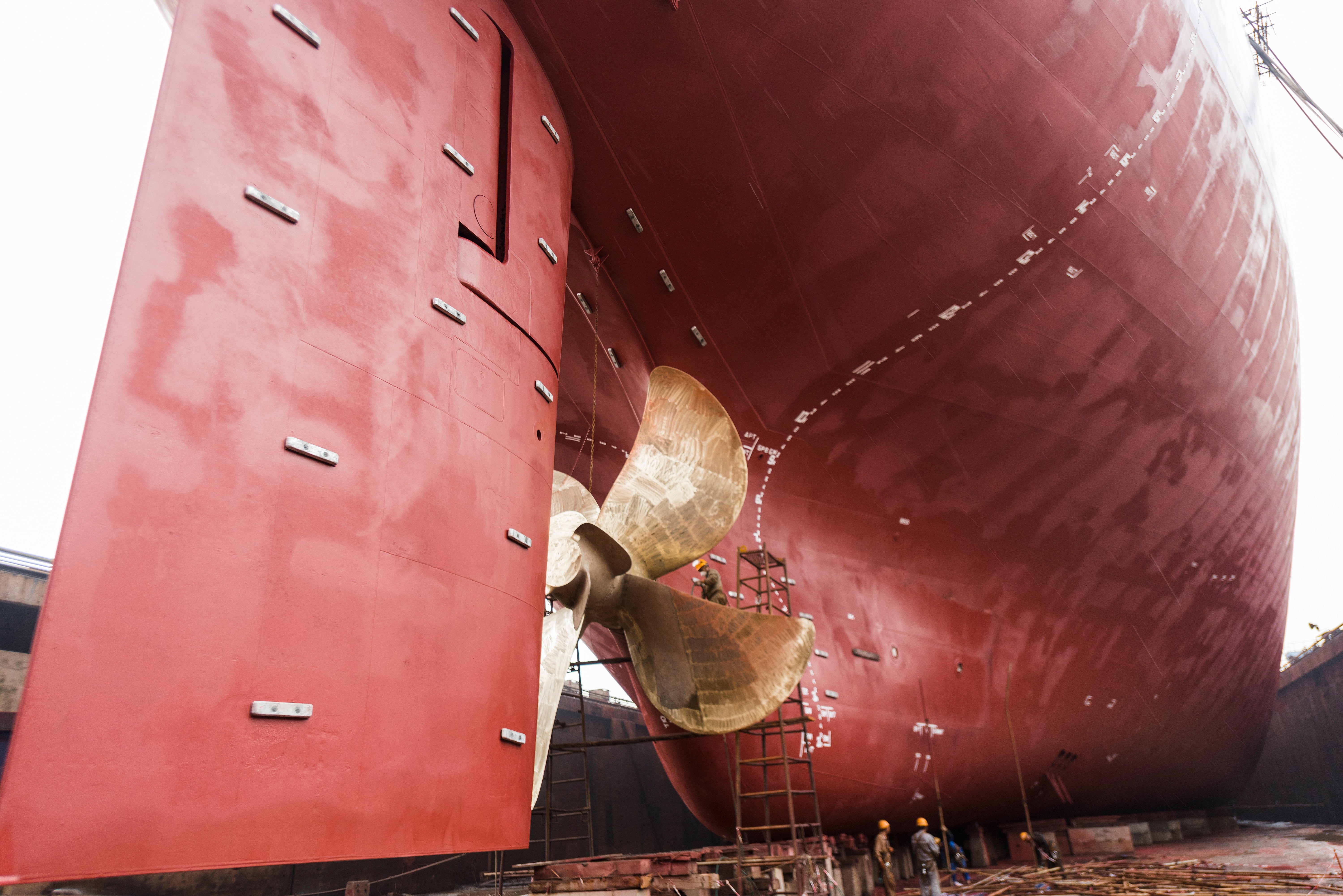

Ett galvaniskt katodiskt skyddssystem fungerar med hjälp av offeranoder. Galvanisk korrosion uppnås genom en elektrisk-kemisk process som kopplar samman flera metaller elektriskt. Genom att använda offeranoder skyddas metallstrukturerna från galvanisk korrosion. Offeranoden är en metallanod som avsiktligt kopplas elektriskt till konstruktionen eftersom den är mer reaktiv mot den korrosiva miljön än den faktiska metallen. På så sätt skyddas metallkonstruktionen genom att offeranoden korroderar i stället för konstruktionen. Offeranoderna måste bytas ut när de har korroderat, men processen är långvarig och ger ett bra skydd mot korrosion. Typiska anodmaterial är aluminium, zink och magnesium.

Ett galvaniskt systems livslängd beror på konstruktionskraven, antalet och vikten på de anoder som används samt kundens behov. Dessa system kan fungera rutinmässigt i upp till 20 år, beroende på de lokala jordtyperna. Galvaniska system lämpar sig i allmänhet för jordar med lägre resistivitet och nedsänkta tillämpningar.

Katodiska skyddssystem med påtryckt ström

Den andra typen av system kallas katodiskt skyddssystem med övertryckt ström, och denna typ av system används vanligtvis när galvaniska system inte är tillräckliga för att förhindra korrosion. Impressed current-system skyddar metallkonstruktioner även i de mest extrema korrosiva miljöerna. I ett impressed current-system finns det en aktiv likströmskälla, vilket gör att mer ström kan flöda till metallkonstruktionen. På sätt och vis ger detta ett konstant skydd mot korrosion. Det är en av de mest effektiva metoderna för att förebygga korrosion och har en exceptionellt lång livslängd.

System med påtryckt ström använder en likriktare som tvingar fram ström ur en nedgrävd eller nedsänkt anod. Drivspänningen för dessa system är justerbar, beroende på den lokala jordmånen och anodens återstående livslängd. Den strömstyrka som krävs kan variera avsevärt beroende på installationen, och vissa installationer, t.ex. obelagda pålar i sjöbodar, kräver hundratals ampere. Impregnerade system är bäst lämpade för jordar med hög resistivitet och system med höga strömkrav.

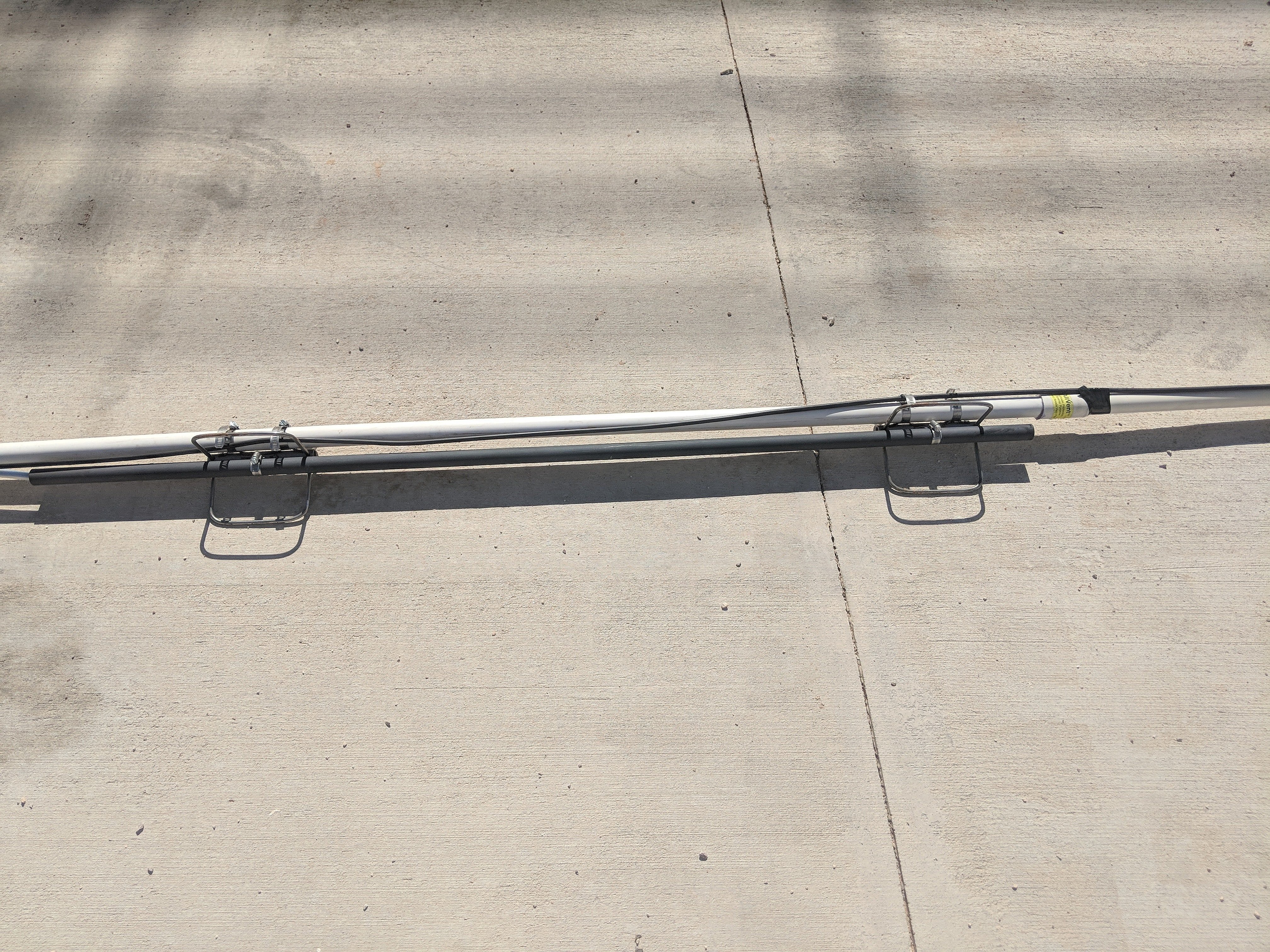

Typiska anoder för övertryckt ström är blandad metalloxid (MMO), gjutjärn, stål, grafit eller befintligt metallskrot. Systemens livslängd kan vara upp till 40-50 år, med en typisk designlivslängd på 25-30 år. När livslängden är slut måste en ny anod installeras och systemet kan åter tas i bruk.

Överanvändning av ström från dessa system kan leda till problem med din struktur. Dessa problem kan omfatta väteförsprödning och beläggningsbortfall. Se till att systemet rutinmässigt kontrolleras av en licensierad ingenjör för att säkerställa att din konstruktion är korrekt skyddad.

Vilket system behöver du?

Vilket system som rekommenderas av en ingenjör beror i hög grad på vilka krav och specifikationer som gäller för projektet. Om du inte vet vad du ska använda eller var du ska börja, är det första steget att hitta en licensierad ingenjör som kan hjälpa dig att välja mellan olika katodiska skyddssystem. Varje system har sitt bästa användningsscenario, och ju tidigare du involverar en specialist på katodiskt skydd, desto tidigare och billigare blir systemet. Ingenjören måste granska alla jordningsplaner, markresistivitet och planer för elektrisk isolering av rörledningar för att kunna dimensionera och utforma ditt system på rätt sätt.

Båda systemen fungerar mest effektivt på belagda strukturer, där en beläggning kan användas.
